撮影機材
-
ターレット作成中 #8
何とか完成に漕ぎつけるか?
AVXに装着してみました。
なんで「こんな物を作っていたのか?」と言うとRAの機構が逝かれてしまったからです。
自時分の不注意ですから仕方が無いのですが・・・使用に問題は無いのです、
がフリーに出来ないとバランスを取るのが難しいです。
そこで、作ってり直してしまおうと考えた訳で・・・本日、晴れて?
赤道義と合体出来たのです。
でも、未だガイド鏡を接続する方法が出来て居ませんが・・・。
手前に見えるボルトを締めこむと中のドーナッツがアンダー部品に押さえつけられ
ストップがかかります(ディスクブレーキと同じだと思うけど・・・未確認)
かなりの面積が有るので大丈夫だと思うのですが・・・。
明日にでも、お月様撮影してみようと思います。PR -
ターレット作成中 #7今回は、望遠鏡固定バンド側アリガタを作成しました。
過去に作成した物を追加加工しました。
(鏡筒の上側に親子亀式で搭載可能な台として作成した物)

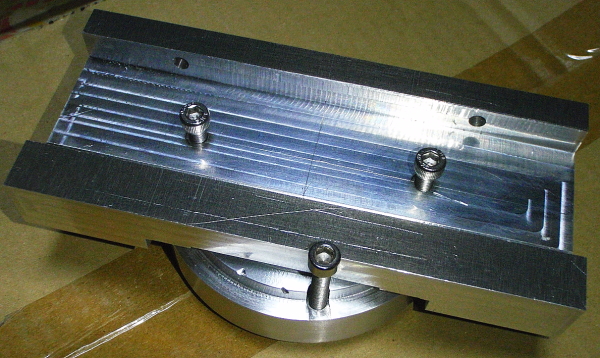

アリガタ(写真下側)左右の加工部分に鏡筒バンドが固定される。
今回の加工は向かって上の凹み(固定ボルト用ダボ)、下の段加工フライス加工
アリ溝に嵌めて固定した所。
アリ溝は皿ネジ加工しM5ボルト×2本でターレットに固定。
大物の加工は、ほぼ完了。
次回からはボルト類の加工です。 -
ターレット作成中 #6さてさて、「急がねば」と気ばかりが焦ります。
本日は蟻溝とターレットを接続する為のネジ穴作成です。
ターレット (実状は仮称、出来上がったらちゃんとした呼称にするつもり)に
M5のタップを立てました。
先に作成したアリ溝にもM5のタップを立て、暫定でM5の6角穴付きボルトで固定しました。
微妙にずれましたが問題は無いレベル。
完成時はM5の「止めネジ」で接合する心算ですが皿ビスにしようか悩みます。
持った感じはズシリとしますが現状で650g程ですので思ったよりは軽く済みそうです。 -
ターレット作成中 #5ターレット部品(ベース)とAVX赤道義を接続するネジ穴加工を行いました。
「表面」」M6のタップを立てました。
「裏面」は一段落としてAVXとの収まりを良くしました。
暫定ですがAVXと付属M6ボルトで接続してみました。
100%とは言えませんが95%位の収まりです。
実際はM6×25程度のホーローネジで固定する、つもり、
ネジ頭分の加工をしなくて良いので(^o^)70%程度まで出来て来たかな?
